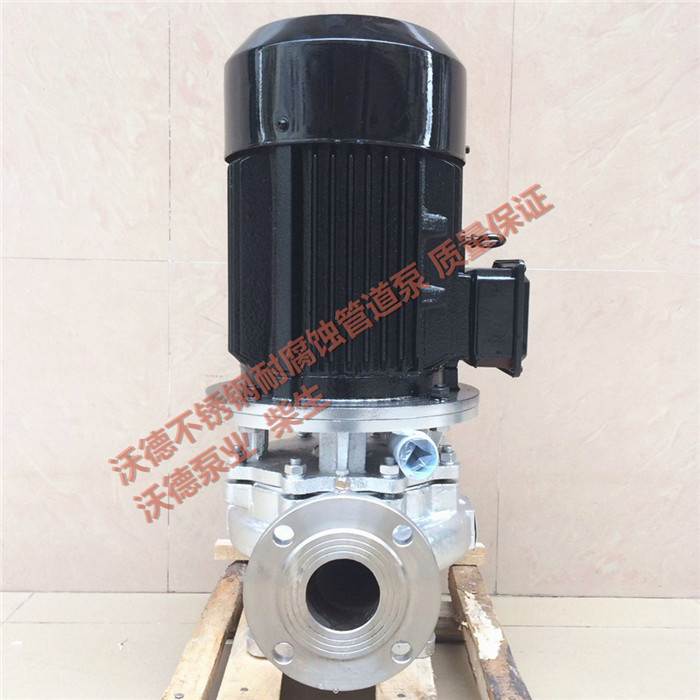

沃德不锈钢304耐腐蚀管道泵GDF100-38A海水专用泵

  • 沃德不锈钢304耐腐蚀管道泵GDF100-38A海水专用泵
  • 沃德不锈钢304耐腐蚀管道泵GDF100-38A海水专用泵
  • 沃德不锈钢304耐腐蚀管道泵GDF100-38A海水专用泵

沃德不锈钢304耐腐蚀管道泵GDF100-38A海水专用泵

价  格:333.00  元/台

品  牌:沃德

所 在 地:广东 惠州市 惠城区

应用领域:增压

产品卖点:GDF系列立式不锈钢管道离心泵,是本单位科技人员联合国内水泵专家选用优秀水力模型,采用管道离心泵之性

最小采购量:至少1台



GDF立式不锈钢耐腐蚀管道离心泵,低温盐水泵,耐腐蚀清洗泵

不锈钢化工泵,耐酸碱泵,海水专用泵。

GDF65-125(I)详细参数

流量:50m3/h

扬程:20m

功率:5.5kw

转数:2900rpm

材质:304不锈钢

厂家直销 量大价格从优

欢迎大家来电咨询

注:本店所有电机、水泵凡超过三公斤以上的,默认发物流,需客户自提(如有特殊要求需发快递的需于本店客服联系,运费另计)谢谢

一、立式不锈钢管道离心泵 产品概述:
GDF系列立式不锈钢管道离心泵,是本单位科技人员联合国内水泵专家选用优秀水力模型,采用管道离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在管道泵基础上派出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。
二、立式不锈钢管道离心泵 产品特点:
1、泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
2、叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。
3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地延长机械密封的使用寿命。
4、安装检修方便,无需拆动管道路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。

三、立式不锈钢管道离心泵 主要用途:

WDF型立式管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~+120℃。
四、立式不锈钢管道离心泵 工作条件:
1、吸入压力≤1. 0MPa,或泵系统最高工作压力≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa,泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃,相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。

注:如使用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封。

单级离心泵是由:叶轮,泵体,泵盖,泵轴,轴承体,轴承,密封等组成。

工作原理是:叶轮由轴带动高速转动,叶片间的液体也必须随着转动。在离心力的作用下,液体从叶轮中心被抛向外缘并获得能量,以高速离开叶轮外缘进入蜗形泵壳。在蜗壳中,液体由于流道的逐渐扩大而减速,又将部分动能转变为静压能,最后以较高的压力流入排出管道,送至需要场所。液体由叶轮中心流向外缘时,在叶轮中心形成了一定的真空,由于贮槽液面上方的压力大于泵入口处的压力,液体便被连续压入叶轮中。只要叶轮不断地转动,液体便会不断地被吸入和排出。

离心泵的基本构造是由六部分组成的

    离心泵的基本构造是由六部分组成的分别是叶轮,泵体,泵轴,轴承,密封环,填料函。

    1、叶轮是离心泵的核心部分,它转速高出力大,叶轮上的叶片又起到主要作用,叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑,以减少水流的摩擦损失。

    2、泵体也称泵壳,它是水泵的主体。起到支撑固定作用,并与安装轴承的托架相连接。

    3、泵轴的作用是借联轴器和电动机相连接,将电动机的转距传给叶轮,所以它是传递机械能的主要部件。

    4、轴承是套在泵轴上支撑泵轴的构件,有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3~3/4的体积太多会发热,太少又有响声并发热!滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂贱,太少轴承又要过热烧坏造成事故!在水泵运行过程中轴承的温度最高在85度一般运行在60度左右,如果高了就要查找原因(是否有杂质,油质是否发黑,是否进水)并及时处理!

    5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区,影响泵的出水量,效率降低!间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏,延缓叶轮和泵壳的所使用寿命,在泵壳内缘和叶轮外援结合处装有密封环,密封的间隙保持在0.25~1.10mm之间为宜。

    6、填料函主要由填料,水封环,填料筒,填料压盖,水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙,不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空!当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却!保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意!在运行600个小时左右就要对填料进行更换。

    二、离心泵的过流部件

    离心泵的过流部件有:吸入室,叶轮,压出室三个部分。叶轮室是泵的核心,也是流部件的核心。泵通过叶轮对液体的作功,使其能量增加。叶轮按液体流出的方向分为三类:

    (1)径流式叶轮(离心式叶轮)液体是沿着与轴线垂直的方向流出叶轮。

    (2)斜流式叶轮(混流式叶轮)液体是沿着轴线倾斜的方向流出叶轮。

    (3)轴流式叶轮液体流动的方向与轴线平行的。

    叶轮按吸入的方式分为二类:

    (1)单吸叶轮(即叶轮从一侧吸入液体)。

    (2)双吸叶轮(即叶轮从两侧吸入液体)。

    叶轮按盖板形式分为三类:

    (1)封闭式叶轮。

    (2)敞开式叶轮。

    (3)半开式叶轮。

    其中封闭式叶轮应用很广泛,前述的单吸叶轮双吸叶轮均属于这种形式。

    三、离心泵的工作原理

    离心泵的工作原理是:离心泵所以能把水送出去是由于离心力的作用。水泵在工作前,泵体和进水管必须罐满水行成真空状态,当叶轮快速转动时,叶片促使水很快旋转,旋转着的水在离心力的作用下从叶轮中飞去,泵内的水被抛出后,叶轮的中心部分形成真空区域。水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。这样循环不已,就可以实现连续抽水。在此值得一提的是:离心泵启动前一定要向泵壳内充满水以后,方可启动,否则将造成泵体发热,震动,出水量减少,对水泵造成损坏(简称“气蚀”)造成设备事故!

    离心泵的种类很多,分类方法常见的有以下几种方式1按叶轮吸入方式分:单吸式离心泵双吸式离心泵。2按叶轮数目分:单级离心泵多级离心泵。3按叶轮结构分:敞开式叶轮离心泵半开式叶轮离心泵封闭式叶轮离心泵。4按工作压力分:低压离心泵中压离心泵高压离心泵。5按泵轴位置分:卧式离心泵边立式离心泵。

    四、下面介绍离心泵的几条重要的性能曲线。

    水泵的性能参数如流量Q扬程H轴功率N转速n效率η之间存在的一定的关系。他们之间的量值变化关系用曲线来表示,这种曲线就称为水泵的性能曲线。

    水泵的性能参数之间的相互变化关系及相互制约性:首先以该水泵的额顶转速为先决条件的。

    水泵性能曲线主要有三条曲线:流量—扬程曲线,流量—功率曲线,流量—效率曲线。

    A、流量—扬程特性曲线

    它是离心泵的基本的性能曲线。比转速小于80的离心泵具有上升和下降的特点(既中间凸起,两边下弯),称驼峰性能曲线。比转速在80~150之间的离心泵具有平坦的性能曲线。比转数在150以上的离心泵具有陡降性能曲线。一般的说,当流量小时,扬程就高,随着流量的增加扬程就逐渐下降。

    B、流量—功率曲线

    轴功率是随着流量而增加的,当流量Q=0时,相应的轴功率并不等于零,而为一定值(约正常运行的60%左右)。这个功率主要消耗于机械损失上。此时水泵里是充满水的,如果长时间的运行,会导致泵内温度不断升高,泵壳,轴承会发热,严重时可能使泵体热力变形,我们称为“闷水头”,此时扬程为最大值,当出水阀逐渐打开时,流量就会逐渐增加,轴功率亦缓慢的增加。

    C、流量—效率曲线

    它的曲线象山头形状,当流量为零时,效率也等于零,随着流量的增大,效率也逐渐的增加,但增加到一定数值之后效率就下降了,效率有一个最高值,在最高效率点附近,效率都比较高,这个区域称为高效率区。

    五、合理配置、安全运行、优质供水

    以上四个方面了解了离心泵构造,工作原理、特性曲线以后,如何合理配置电机水泵的功率,是保证水泵的安全运行,优质供水,降低生产成本的关键,合理配置水泵功率,发挥水泵最佳工作区域的安全运行,我厂供水的实际情况,足已说明设备合理配置的重要性、可靠性和经济性。

    1、机泵设备合理配置的重要性。水厂的主要任务是保证全市人民的生产和生活用水,南厂原来日最大供水量90万吨,进水量、出水量能满足地区压力,但最近十年时间,随着市政动迁,用水大户的迁移,供水量日趋减少,随着人民生活质量提高,对水质的需求越来越高,出厂水达到0.3NTU,如何确保优质供水,企业采取了一系列措施:(a)调整机泵设备的合理配置,实行人机最佳组合。(b)加大科技创新,投入大量的资金改造原来落后的净水设备。(C)投入资金、改造旧设备、老管网,提高水力条件,安装静态混合器等。(D)安装四十台仪表,运用现代化监测系统,对水质进行全过程的监测和控制,确保优质水。这些措施充分说明了机泵设备和净水设备合理配置的重要性。

    2、机泵设备安全运行的可靠性。为了确保机泵设备安全运行,企业对机泵设备管理更加规范,每年一次的大检修,每月一次的二级保养,每日一次的一级保养制度,这些ISO9002质量管理,是保证机泵设备安全运行的各项措施,为了保证安全运行的可靠性,操作工人的技术素质的培训、提高,安全操作规程执行都要严格执行,这些安全操作制度的落实,是确保机泵设备运行的可靠性的保证。

    3、机泵设备安全运行的经济性。一谈到经济性就是企业制水的成本,包括电、矾、氯、氨,要以最安全的运行方式,最佳的调度模式,最低的制水成本,来控制企业的经济活动,提高经济效益,在这方面企业已经积累了一定经验。如:最安全的运行方式,上海的城市供水管网是互通的,有公司中心调度室来控制地区的供水压力,过高容易造成爆管,给人民、国家造成财产损失,水压过低,影响部分用户的用水,造成企业的不良形象。因此,白天保持地区的压力是30—35千帕左右,夜间地区压力保持在30以下千帕。根据管网压力的要求,白天开高扬程机泵,夜间开高、低扬程组合,有效地控制了出厂水压力,保证了地区管网和宾馆高楼的用水,采用这些最佳的机泵组合,既节约了电耗,又合理地控制了压力,这些方法保证了机泵设备安全运行的经济性。

    随着科技的不断发展,水泵的现代化程度也不断提高,减少了许多的人为管理操作。现在大多采用计算机监控的自动操作模式,这也就对操作人员的自身素质提出了更高的要求。因为一台水泵的异常状况会影响到整各供水系统的网络,造成严重的后果。经过几年的实际工作和理论的学习,把所学的知识运用到实践工作中去,合理安排好水量的分配和调度,利用各台水泵的特性使用最少的功率达到水泵的最大出水量,达到最佳运行状态。并做到安全,优质,低耗供水!

  • 型号
  • GDF100-38A
  • 原理
  • 离心泵
  • 材质
  • 不锈钢
  • 驱动方式
  • 电动
  • 性能
  • 耐腐蚀
  • 泵轴位置
  • 边立式
  • 叶轮数目
  • 单级
  • 扬程
  • 38m
  • 吸程
  • 00m
  • 转速
  • 2900
  • 电动功率
  • 15w
  • 工作温度
  • -30/110℃
  • 进出口径
  • 100mm
  • 流量
  • 87m3/h
  • 电压
  • 380
  • 规格
  • 不锈钢管道
  • 品牌1d
  • 沃德
  • 产地1d
  • 惠城区
